Analyseur d’oxygène ZR802S, ZR22S

Analyseur d'oxygène à sonde zirconium, version ATEX

Sur commande

A propos

Contribue à la réduction des coûts d’opération (OPEX) ainsi qu’à la sécurité des opérations et des travaux de maintenance

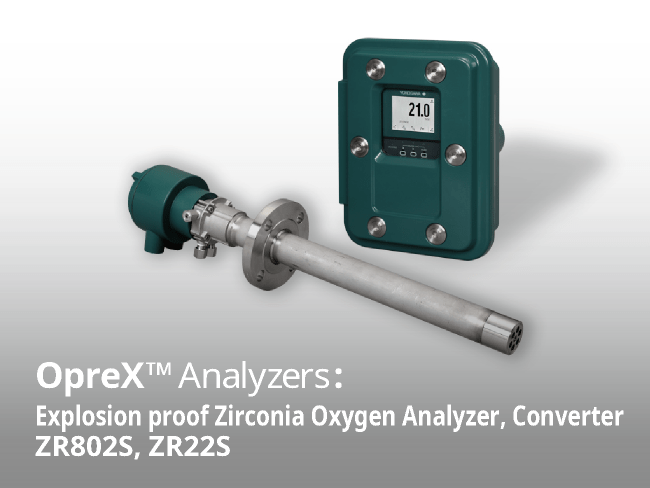

Cet analyseur d’oxygène est composé d’une sonde zirconium ZR22S et d’un convertisseur ZR802S, élargissant ainsi la gamme des produits antidéflagrants pour les analyseurs d’oxygène.

Le convertisseur ZR802S est le seul produit sur le marché des analyseurs d’oxygène à zirconium qui prend en charge les trois protocoles de communication suivants : HART7 pour la sortie analogique, Modbus TCP et Modbus RTU pour les communications numériques. Il est également conforme à la directive NAMUR NE43 régissant le comportement des signaux pour indiquer une défaillance du capteur et à la directive NAMUR NE107 pour les fonctions d’auto-évaluation des instruments sur site.

La fonction d’auto-évaluation du convertisseur ZR802S peut mesurer régulièrement la valeur de résistance du capteur dans la sonde ZR22S et transmettre ces données au système de contrôle de l’installation. La résistance du capteur est un indicateur fiable de sa détérioration, permettant un diagnostic à distance pour prendre des mesures correctives avant que la situation ne s’aggrave. Une détection précoce de l’état du capteur permet une planification plus efficace de la maintenance, garantissant ainsi un taux d’exploitation élevé de l’installation et une réduction des coûts.

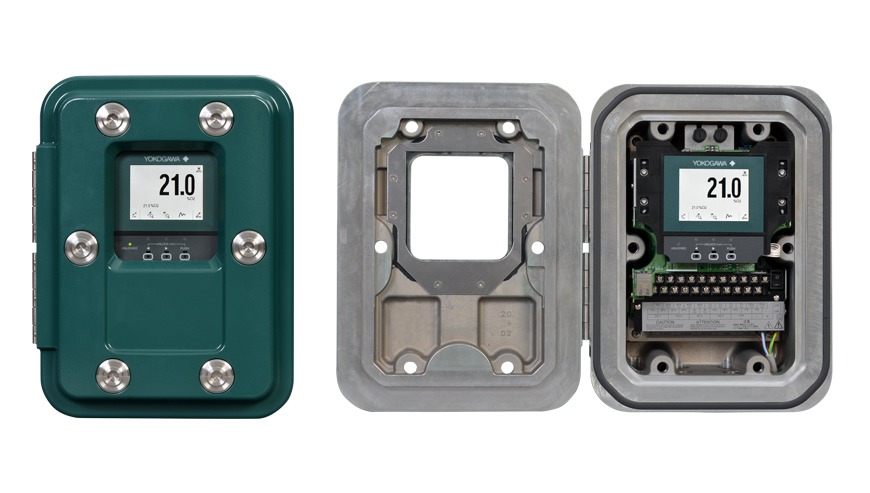

Le convertisseur ZR802S est équipé d’un affichage numérique qui indique la température de la cellule, la force électromotrice (EMF) et la concentration d’oxygène. L’interface homme-machine (HMI) offre une utilisation facile grâce à un écran tactile intuitif. Cet analyseur est particulièrement adapté à la surveillance et au contrôle de la combustion pauvre en oxygène dans divers fours industriels opérant dans des atmosphères explosives, notamment dans les raffineries de pétrole, les usines pétrochimiques et les sites de gaz naturel.

Caractéristiques

Type de mesure :

  • Concentration d’oxygène dans les gaz d’échappement de combustion et les gaz mélangés (à l’exclusion des gaz inflammables)

Principe de mesure : sonde Zircone (détecteur ZR22S)

Concentration d’oxygène : 0,01 à 21 vol% O₂

Plage de mesure : 0,01–100 vol% O₂ (dans le cas d’une application antidéflagrante, la concentration d’oxygène ne doit pas dépasser 21 vol% O₂)

Température du gaz échantillon :

  • 0 à 700 °C (jusqu’à 1400 °C avec un adaptateur de sonde)

Pression du gaz échantillon :

  • -5 à +5 kPa (pour une longueur de sonde de 0,15 m, de -0,5 à +5 kPa)

Longueur d’insertion : jusqu’à 2 m

Communication numérique :

  • HART7 (AO1, 250 à 550 Ω)
  • Ethernet (Modbus TCP)
  • RS-485 (Modbus RTU)

Temps de réponse : 90 % dans les 5 secondes

Certifications pour environnements dangereux :

  • ATEX, IECEx, FM, CSA, Chine Ex, Corée Ex, Inde Ex, Taïwan Ex.
