Débitmètre multiphasique SKIDM

Système de mesure de débits multiphasiques pour les puits de pétrole

Sur commande

A propos

Le débitmètre multiphasique SKIDM de METIS Africa représente une avancée technologique pour la mesure précise des flux multiphasiques dans l’industrie pétrolière et gazière. Ce dispositif permet de mesurer simultanément et instantanément, le débit de gaz, de pétrole et d’eau dans les puits de production sans nécessiter de séparation de phase, ni de source radioactive, réduisant ainsi les coûts d’exploitation et optimisant la gestion des ressources.

Conçu pour répondre aux besoins des environnements exigeants et souvent éloignés, le SKIDM est une solution clé en main idéale pour les exploitations onshores et offshore.

Il combine la robustesse nécessaire aux conditions extrêmes avec une technologie de pointe pour une précision et une fiabilité sans compromis. Les opérateurs peuvent ainsi bénéficier d’une surveillance en temps réel, améliorant la prise de décision et l’efficacité des opérations.

Mesures multiphasiques simultanées. Capable de mesurer les trois phases (gaz, liquide, eau) en temps réel, sans séparation préalable, ce qui permet un suivi instantané des flux et réduit le besoin d’équipements volumineux tels que des séparateurs de tests. Compris dans l’analyse de chacune des trois phases, le SKIDM permet de calculer les proportions de gaz (Gas Volume Fraction / GVF + Gas Oil Ratio / GOR) ainsi que le pourcentage d’eau dans l’huile (Basic Sediment Water / BSW ou Water-Cut / WCM).

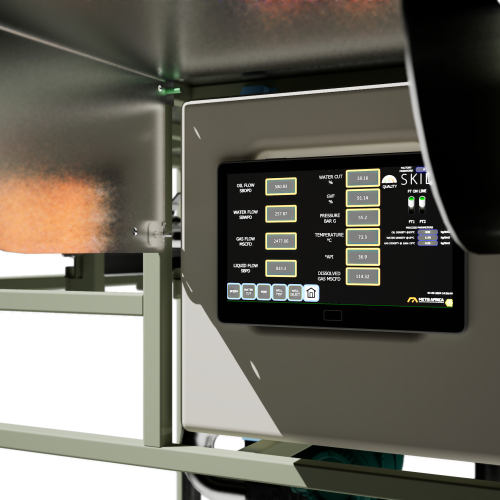

Technologies avancées. Le SKIDM est équipé de capteurs Yokogawa de dernière génération tels que les débitmètres massiques Coriolis Rotamass Total Insight (TI) ainsi que le transmetteur de pression numérique DPharp EJX permettant d’analyser avec fiabilité et reproductibilité les phases huile, eau et gaz. Le SKIDM tient également compte de la composition variable des fluides dans les puits. Il intégre un HMI à écran tactil certifié ATEX pour la supervision, le suivi et l’enregistrement des données de production. En plus de proposer une interface conviviale et intuitive, le SKIDM ne nécessite aucune maintenance particulière.

Caractéristiques

  • Débit liquide : jusqu’à 30 000 bbl/d (fonction du GVF)
  • Débit gaz : fonction de la pression et du débit liqiude (contacter METIS Africa)
  • GVF : 0…100%
  • BSW : 0…100%
  • Temperature ambiante : -30°C…+70°C
  • Temperature procédé : -40°C…+120°C
  • Pression : jusqu’à 250 bar
  • Certifications : ATEX, NACE
  • Communication : Modbus TCP / Sorties analogiques / WIFI (pour contrôle à distance via PC, tablette)
  • Applications : test de puit, suivi de production, allocation de production, surveillance réservoir
  • Précisions (débit huile, eau et gaz) :
  • GVF de 0% à 99% -> +/-2% de la lecture + 1% de la pleine échelle (confiance à 95%)
  • GVF de 99% à 100% -> +/-5% de la lecture + 2% de la pleine échelle (confiance à 95%)
  • Sans séparation de phase (valeurs instantanées)
  • Sans source radioactive

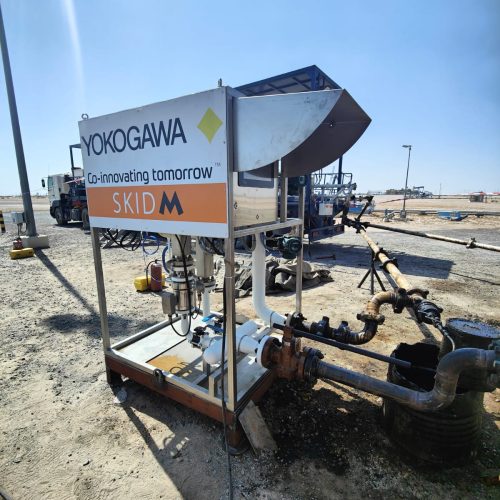

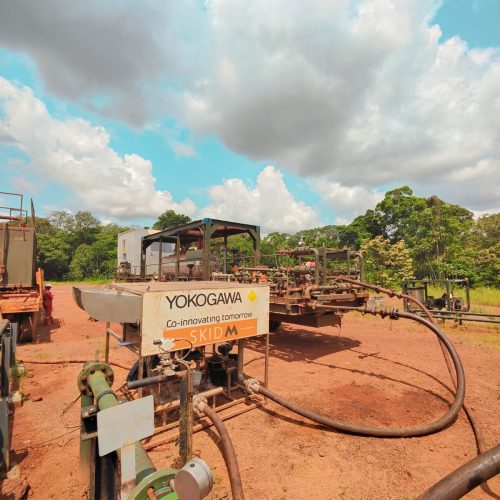

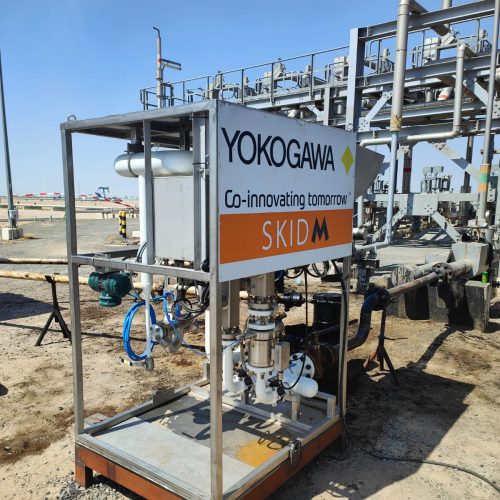

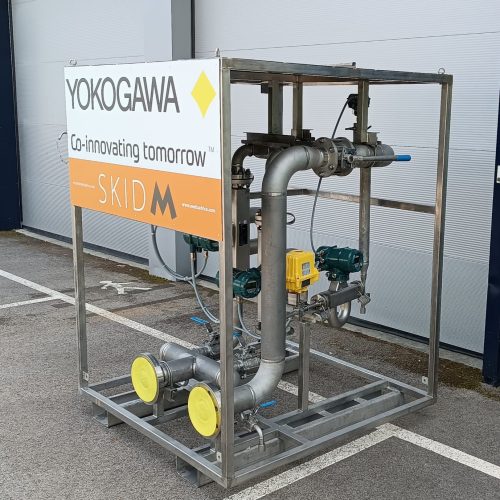

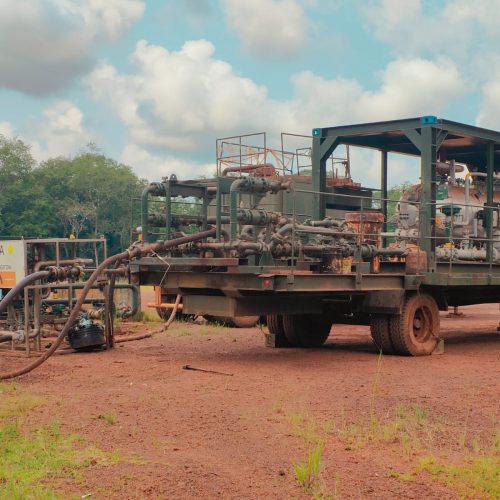

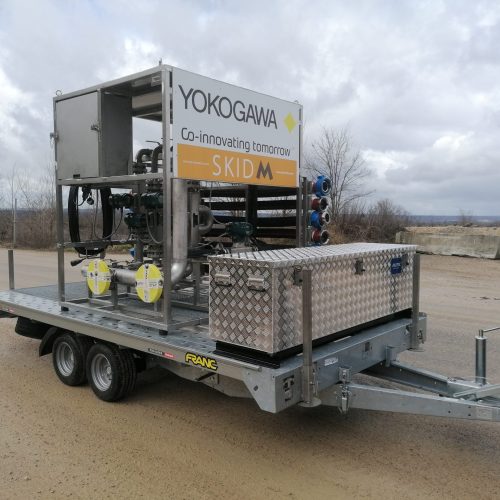

Galerie photos
