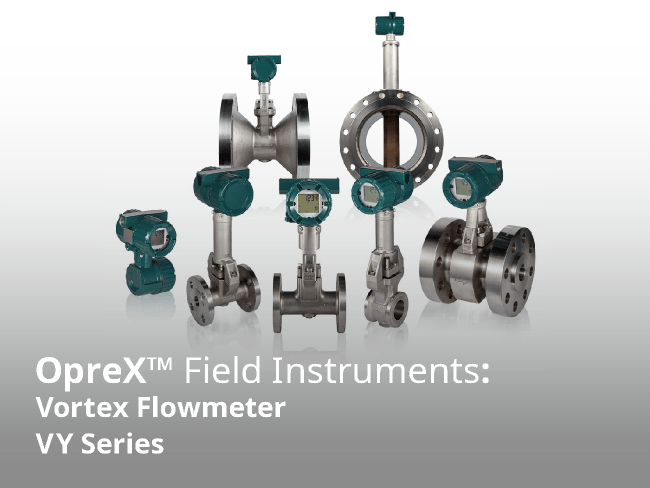

Débitmètres Vortex série VY

Débitmètre à effet vortex pour gaz et liquides

Sur commande

A propos

Les débitmètres vortex sont des débitmètres très polyvalents qui peuvent mesurer des liquides, des gaz et de la vapeur sur une large gamme de températures et de pressions. Les avantages offerts par ce type de débitmètre les rendent mieux adaptés que d’autres types pour mesurer le débit de vapeur.

La vapeur est le milieu de transfert de chaleur haute température et haute pression le plus couramment utilisé dans une large gamme d’industries. Par exemple, elle est utilisée pour le chauffage, la distillation et la concentration dans les usines chimiques ; la stérilisation, la désinfection et le nettoyage dans les usines de biotechnologie, d’alimentation et de produits pharmaceutiques ; et la climatisation dans les usines de semi-conducteurs et les installations de chauffage/refroidissement urbain, parmi de nombreuses autres applications. Il existe deux types de vapeur : la vapeur saturée et la vapeur surchauffée. La vapeur saturée est un fluide avec une bonne efficacité thermique, mais il est difficile de maintenir la saturation en raison de la perte de pression et de la radiation thermique associées au transport de la vapeur, elle est donc parfois fournie dans un état surchauffé à température et pression plus élevées. Les débitmètres vortex sont choisis comme les meilleurs débitmètres de vapeur pour la mesure du débit de vapeur dans de nombreuses installations car ils peuvent mesurer le débit de vapeur même à haute température et haute pression, y compris la vapeur surchauffée.

Les débitmètres vortex de la série VY de Yokogawa offrent une large plage de mesure de débit allant jusqu’à 400 mm en taille de connexion, ainsi que la capacité de mesurer des fluides à des températures élevées allant jusqu’à 450°C et des pressions élevées allant jusqu’à la classe ASME 1500. En plus d’une solidité et d’une stabilité excellentes, la série a été dotée de fonctions de maintenance à distance et d’autodiagnostic qui aident à assurer une maintenance efficace, soutenant la stabilité à long terme des opérations de l’usine et améliorant l’efficacité de la production.

Caractéristiques

  • Versions/Applications :
    • Utilisations générales pour procédés industriels divers
    • Avec capteur de température intégré (Pt1000)
    • Pour applications hautes températures / cryogéniques

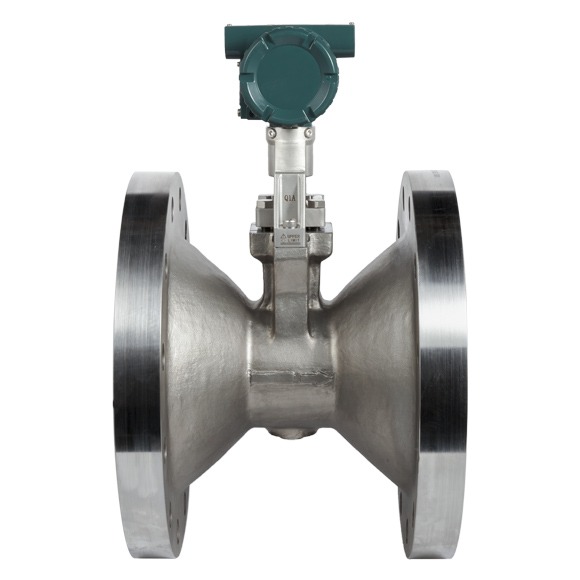

    • Modèle « réducteur » (réduction section de passage vs diamètre de raccordement)
    • Version pour haute pression

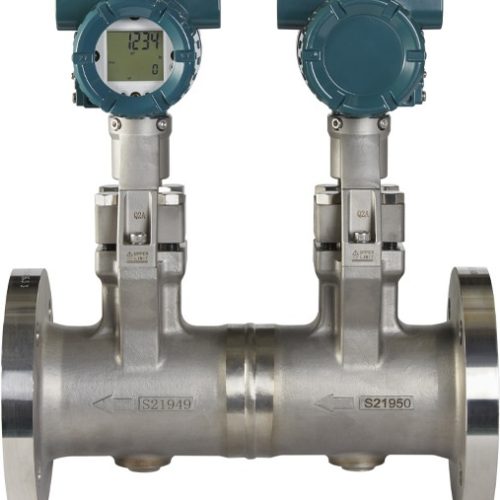

    • Modèle à double capteurs (pour haute fiabilité/ redondance)
  • Fluides mesurables : Liquide, Gaz, Vapeur saturée, Vapeur surchauffée (éviter les flux multiphasiques et les fluides collants ou corrosifs)
  • Type de connexion : Wafer, Bride
  • Taille : de 15 mm à 400 mm
  • Précision :
    • Liquide : ± 0,75 % de la lecture
    • Gaz et Vapeur : ± 1 % de la lecture
