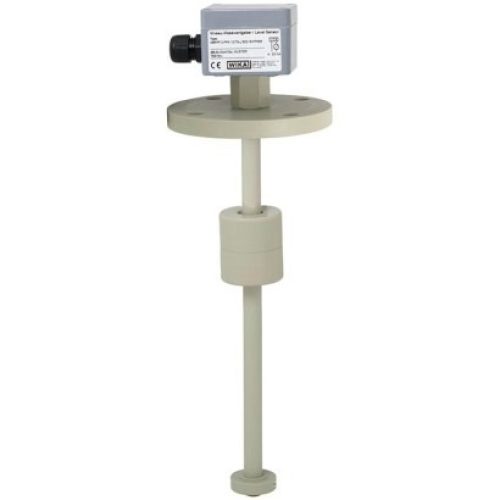

Détecteur de niveau FLS

Contacteur de niveau à flotteur, montage vertical

Sur commande

A propos

Détecteurs à flotteur polyvalents WIKA

Les détecteurs à flotteur sont utilisés dans l’industrie du process pour détecter des valeurs limites de niveau. Ils sont insensibles à la mousse, la conductivité diélectrique, la pression, le vide, la température, les vapeurs, la condensation, la formation de bulles, les effets de bouillonnement et les vibrations et sont de ce fait adaptés à la plupart des fluides liquides. La commutation s’effectue sans contact, sans usure et ne nécessite pas d’alimentation auxiliaire. Le principe de fonctionnement simple et éprouvé du détecteur à flotteur permet l’utilisation pour une très large gamme d’applications, des applications industrielles générales aux installations de l’industrie du process en passant par la construction navale.

Sur un détecteur de niveau, un flotteur avec aimant permanent glisse sur un tube de guidage en suivant le niveau du liquide. Dans le tube de guidage du détecteur de niveau se trouve un contact à lame souple (contact Reed) qui est activé par le champ magnétique du flotteur à travers les parois non magnétiques du flotteur et du tube. En utilisant un aimant et des contacts Reed, le système fonctionne sans contact, sans usure et sans énergie auxiliaire. Les contacts sont sans potentiel. Le détecteur de niveau WIKA est disponible avec plusieurs points de commutation.

Le contact se produit lors d’une augmentation du niveau:

Le contact Reed est: soit normalement fermé (S), soit normalement ouvert (O), soit à contact inverseur (U).

En utilisant un flotteur avec 2 points de commutation au maximum, on obtient un comportement bistable, c’est-à-dire que l’état de commutation reste inchangé lorsque le niveau du liquide dépasse le point de commutation.

Le détecteur de niveau est facile à monter, ne nécessite pas d’entretien et les frais de montage, de mise en service et de réglage sont minimes.

Applications pour le détecteur de niveau

  • Mesure de niveau pour presque tous les liquides
  • Contrôle de pompes et de niveaux et surveillance de niveau de liquides
  • Industrie chimique, pétrolière, de gaz naturel, offshore, constructions navales, constructions de machines, installations énergétiques, centrales électriques
  • Traitement des eaux usées, industrie agroalimentaire et des boissons

Particularités du détecteur de niveau

  • En raison du principe de fonctionnement simple et éprouvé, il est approprié pour une large gamme d’applications
  • Pour utilisation en environnement hostile, longue durée de vie
  • Limites d’utilisation :

– Température de service : T = -196 … +300 °C
– Pression de service : P = vide jusqu’à100 bar
– Densité minimale : ρ ≥400 kg/m³

  • Multitude de raccords électriques, de raccords process et de matériaux
  • Versions antidéflagrantes

Caractéristiques

  • Plage de température : -30 … +180 °C
  • Longueur du tube de guidage L : jusqu’à 6 000 mm
  • Raccordement process :
    • Filetage de montage vers le bas
    • Bride selon DIN ou ANSI
    • Raccord fileté selon DIN 11851
    • Raccord de tube de serrage selon DIN 32676
    • Raccord Ingold
    • Autres sur demande
  • Nombre max. de contacts : 6 x NO ou NC, ou 4 x SPDT
  • Agréments : UE, ATEX, EAC, DNV, …
