Logiciel FlowNavigator FSA120

Logiciel de configuration de débit pour le calcul du débit massique multivariable

Sur commande

A propos

FlowNavigator (FSA120) est un outil logiciel unique qui vous aide à tirer le meilleur parti du transmetteur multivariable EJX910A / EJX930A en prenant en charge la configuration du coefficient de décharge, de l’alésage du dispositif primaire (organe déprimogène), du diamètre interne du tuyau en amont, du facteur d’expansion du gaz, des données de densité et de viscosité nécessaires pour effectuer une compensation complète et un calcul dynamique du débit massique.

Il vous aide également à tirer le meilleur parti du débitmètre à vortex digitalYEWFLO pour le protocole FOUNDATION fieldbus en prenant en charge la configuration du bloc AR des données de densité. Cet outil de configuration puissant dispose de fenêtres de dialogue qui vous guident tout au long du processus de configuration.

FlowNavigator (FSA120) comprend les deux programmes suivants :

  • EJXMVTool : pour le transmetteur multivariable EJX (renvoi vers fiche EJX910)
  • DYFMVTool : pour le débitmètre à vortex digitalYEWFLO (renvoi vers fiche Vortex VY)

Caractéristiques

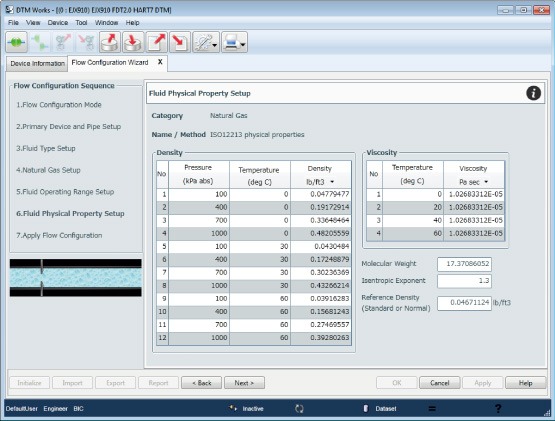

Assistant de Configuration de Débit – Différents modes de calcul de débit disponibles :

  • Mode de Compensation Automatique (EJXMVTool), Mode de Compensation Détail (Gaz / Liquide) (DYFMVTool) : FlowNavigator utilise une série de fenêtres de dialogue qui simplifient le processus de configuration des éléments primaires (Orifice, tube de Pitot moyenné, débitmètre à Cône, Buse, Venturi pour EJXMVTool) et des propriétés physiques des fluides. Avec cet outil logiciel, vous pouvez être assuré de configurer correctement les paramètres pour la mesure du débit massique et la compensation dynamique, et d’utiliser pleinement les capacités de l’appareil. Il dispose d’une base de données des propriétés physiques pour 125 fluides, gaz naturel, table de vapeur (pour EJXMVTool) et fluides personnalisés.
  • Mode Basique (EJXMVTool), Mode de Compensation Simple (Gaz / Liquide) (DYFMVTool) : En plus du mode de compensation automatique, le calcul de débit et la compensation de densité peuvent être effectuées en spécifiant manuellement les facteurs de débit tels que la température de référence, la pression statique de référence et le facteur K, en utilisant les informations de configuration connues.
  • Mode de Compensation de la Vapeur (DYFMVTool) : L’opération de débit et la compensation de densité peuvent être effectuées par les facteurs de débit à l’intérieur du débitmètre à vortex digitalYEWFLO. (renvoi vers fiche Vortex VY)

Galerie photos
