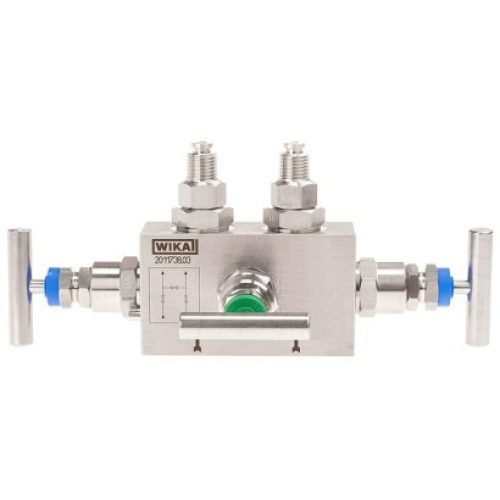

Manifolds 3 voies, types IV30 et IV31
La vanne manifold 3 voies est constitué de deux vannes d’isolement et d’une vanne d’équilibrage. Les robinets d’isolement séparent du process l’instrument de mesure de pression différentielle. La vanne d’équilibrage permet une compensation de pression entre le canal ⊕ et le canal ⊖ de façon à éviter une surpression unilatérale à l’occasion de la mise en service et du fonctionnement.
Manifolds 5 voies, types IV50 et IV51
Par rapport à la vanne manifold 3 voies, la vanne manifold 5 voies intègre en plus deux vannes de purge additionnelles. Une vanne de mise à l’atmosphère par canal de pression permet à l’opérateur de purger l’un ou l’autre ou les deux canaux du système.
Grâce aux fusées d’extrémité non tournantes, l’usure des pièces d’étanchéité est très réduite. Cela procure une augmentation significative de la durée de vie de la vanne, et ce d’autant plus lorsque les cycles de fermeture/ouverture sont fréquents.
Le chapeau anti-éjection de la vanne améliore grandement la sécurité d’utilisation, notamment pour les applications en haute pression.
WIKA propose en option l’assemblage des vannes avec des instruments de mesure de pression et également d’autres accessoires pour obtenir un sous-ensemble prêt à installer (« hook-up »). Pour s’assurer de la performance du sous-ensemble, celui-ci fait l’objet d’un test d’étanchéité additionnel.
Applications
- Isolement, équilibrage de pression, purge et mise à l’atmosphère pour instruments de mesure de pression différentielle
- Pour fluides gazeux et liquides agressifs, non visqueux et non cristallisants, également sous atmosphère aggressive
- Pour l’industrie du Process : Pétrôle & Gaz, industries chimiques et pétrochimiques, production d’énergie, traitement d’eau
Particularités
- Exécution sans usure grâce à la fusée non tournante à l’intérieur du chapeau
- Manipulation aisée des robinets même sous haute pression
- Sécurité renforcée grâce au chapeau anti-éjection
- Assemblages spécifiques de vannes et d’instruments (sur demande)
- Entraxes standardisés de 37 mm et 54 mm adaptés aux manomètres différentiels WIKA ainsi qu’à tous les transmetteurs de process usuels du marché
