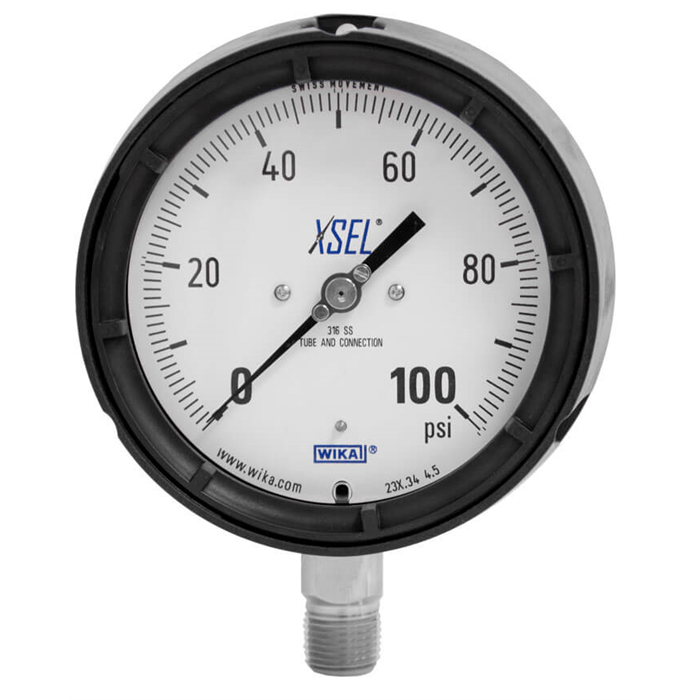

Manomètre 232.34, 233.34

Manomètre à tube manométrique, version de sécurité selon ASME B40.100

Sur commande

A propos

Ce manomètre à tube manométrique haute qualité est conçu spécialement pour les exigences de sécurité accrues des industries de process.

Grâce à l’utilisation de matériaux d’acier inox pour les parties en contact avec le fluide et aussi d’un plastique résistant pour le boîtier, le type 232.34 montre une excellente résistance à la corrosion. Ainsi, cet instrument est idéal pour des fluides gazeux et liquides, même en ambiance agressive.

WIKA fabrique et qualifie le type 232.34 en conformité avec les exigences de la norme américaine ASME B 40.100 pour les exécutions de sécurité. L’exécution de sécurité est composée d’un verre de sécurité en plastique qui ne s’écaille pas (PMMA), d’une cloison de sécurité entre le système de mesure et le cadran et d’une paroi arrière éjectable.

En cas de panne, l’opérateur est protégé sur l’avant, car le fluide ou les composants peuvent seulement être éjectés par l’arrière du boîtier.

Applications

  • Exigences de sécurité accrues pour protéger l’opérateur
  • Avec boîtier rempli de liquide pour applications avec charges dynamiques ou vibrations élevées
  • Pour fluides gazeux et liquides agressifs, non visqueux, non cristallisants
  • Industrie Process: industrie chimique, industrie pétrochimique, centrales de production d’énergie, industrie minière, on/offshore, technologie de l’environnement, construction de machines et construction d’installations techniques

Caractéristiques

Echelles de mesure : 0 … 0,6 à 0 … 1 000 bar [0 … 10 à 0 … 15 000 psi]

(ou toutes les étendues équivalentes pour le vide et le vide-pression)

Diamètre (diam.) : Ø 4 ½ » [115 mm]

Remplissage de boîtier (type 233.34) : Glycérine

Raccord process :

  • EN 837-1(G ⅛, ¼, ½ ; M12 ; M20)
  • ANSI/B1.20.1 (3/8 NPT, ¼ NPT, ½ NPT)

Classe de précision : Grade 2A selon ASME B 40.100

(correspond à une précision d’indication de ±0,5 %)

Boîtier : PBTP, noir, avec cloison de sécurité (Solidfront) et paroi arrière éjectable

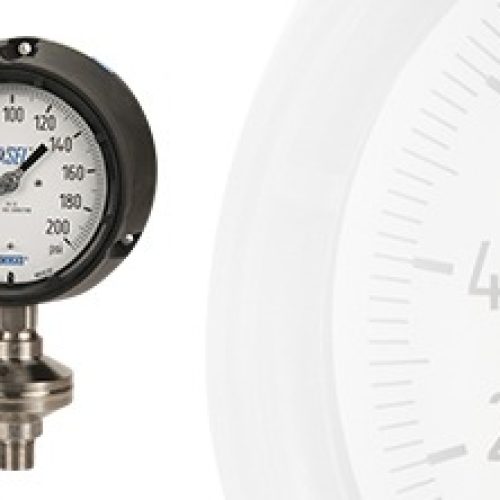

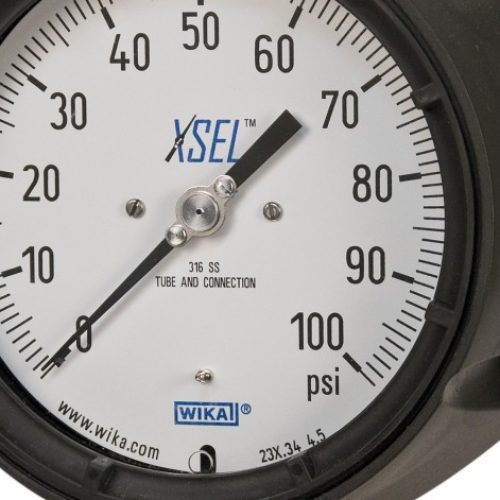

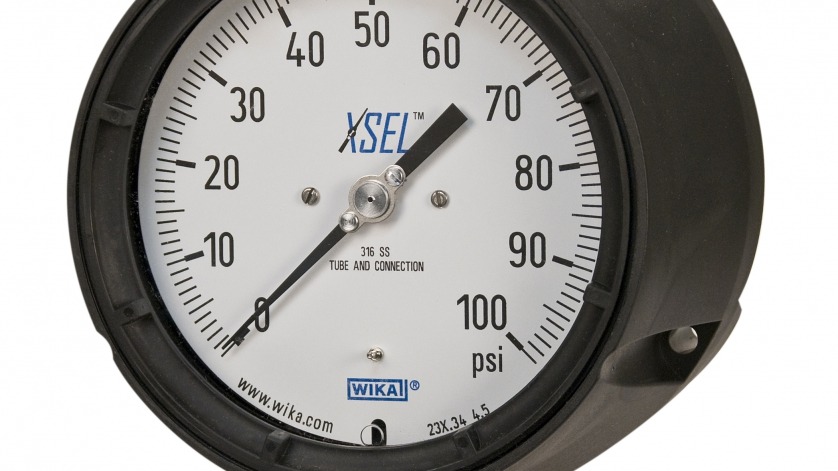

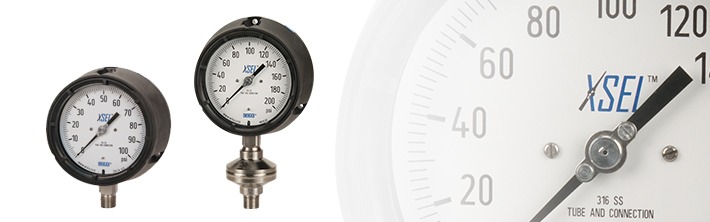

Galerie photos
