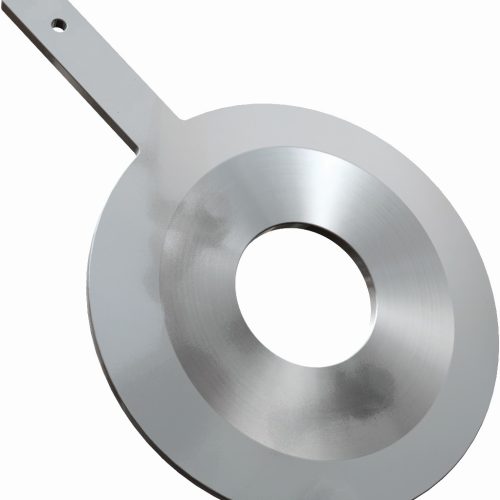

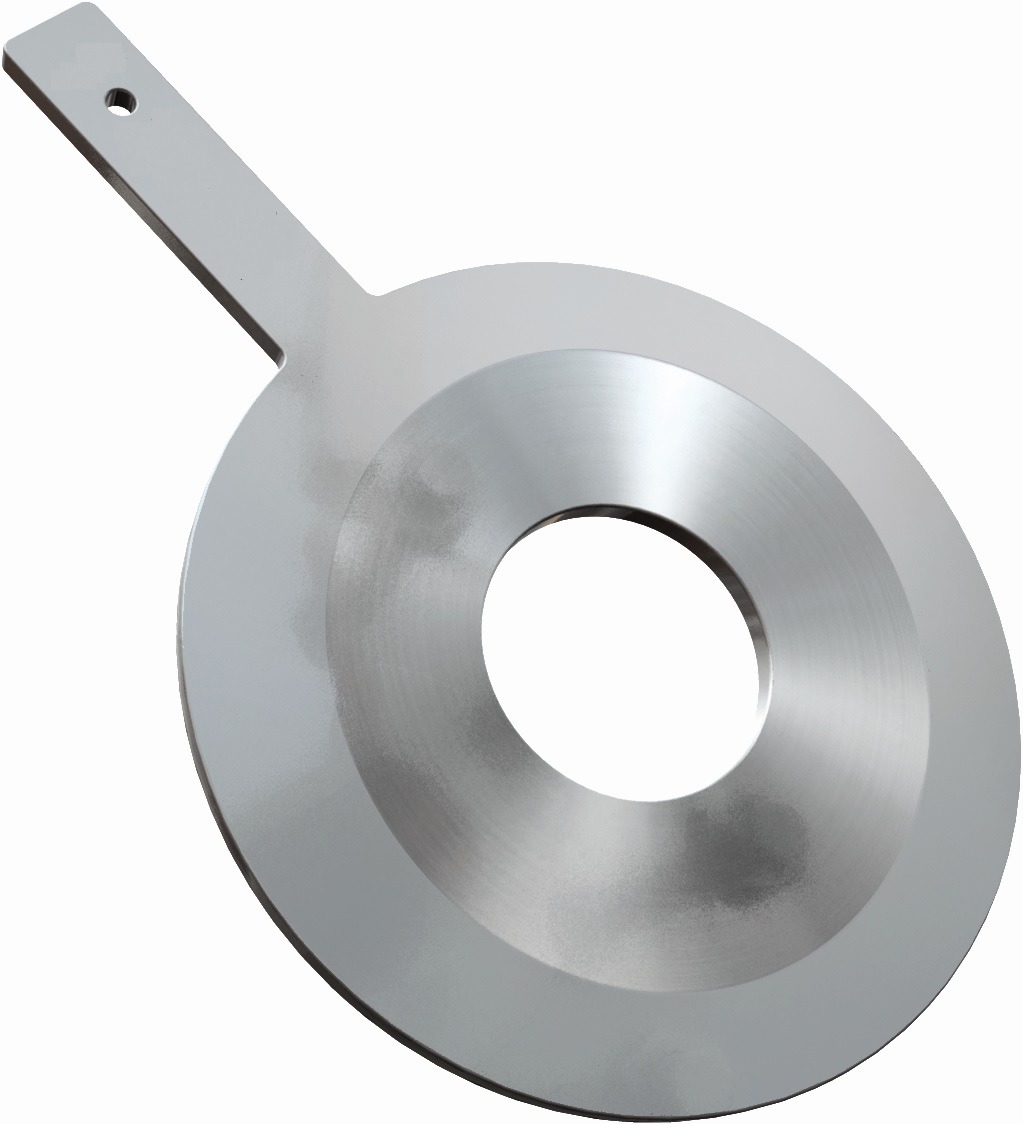

Plaque à Orifice

Plaque à orifice ou chambre annulaire pour une mesure de débit fiable et à faible coût

Sur commande

A propos

Plaques à Orifice et débitmètres compacts pour la Mesure de Débit

Les plaques à orifice, ou diaphragmes, sont des éléments primaires couramment utilisés pour la mesure de débit par pression différentielle dans les applications industrielles. Elles sont adaptées à une large gamme de débits et de diamètres de canalisations. Il existe plusieurs types de plaques à orifice, chacune conçue pour des applications spécifiques, telles que la mesure de faibles débits, de fluides visqueux ou de fluides chargés d’impuretés.

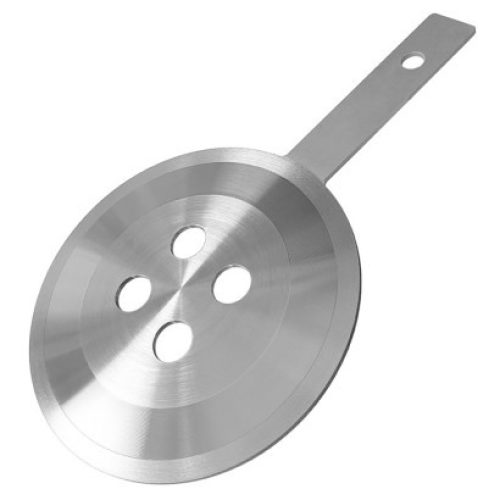

Insérées dans une tuyauterie circulaire, les plaques à orifice créent une restriction qui augmente la vitesse du fluide et génère une différence de pression proportionnelle au débit. Des solutions adaptées, comme les plaques multi-trous ou les débitmètres compacts, permettent de répondre à divers besoins techniques, notamment en termes de précision, de réduction des risques de fuites et de durabilité face à des fluides corrosifs.

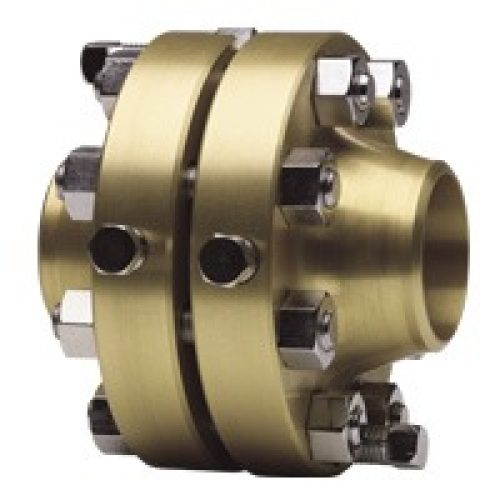

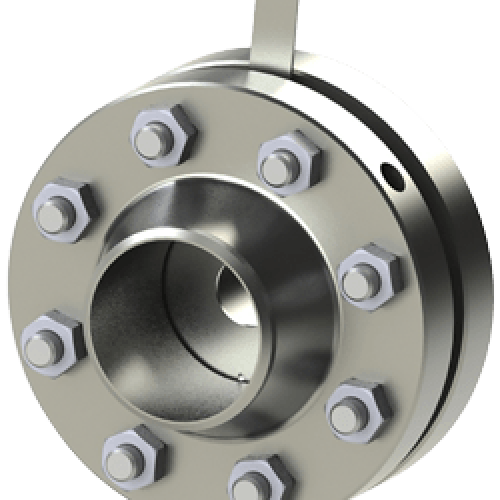

Les plaques à orifice sont faciles à installer et à manipuler, et sont souvent utilisées dans de nombreuses applications techniques. Elles sont optimisées selon les exigences des clients et peuvent être conçues sur mesure pour des applications spécifiques. Les plaques à orifice sont également disponibles avec des brides spécifiques et des chambres annulaires pour des mesures stables dans des conditions de process difficiles (ex : Meter run, Redresseur & conditionneur d’écoulement).

Applications :

  • Production d’énergie
  • Production et raffinage de pétrole
  • Traitement et distribution d’eau
  • Traitement et distribution de gaz
  • Industrie chimique et pétrochimique

Caractéristiques

  • Convient pour la mesure de débit de liquide, gaz et vapeur
  • Précision ≤ ±0,5 % du débit
  • Répétabilité de la mesure de 0,1 %
  • Matériau : acier inoxydable 316L en standard (autres sur demande et selon application)
  • Prises de pression : dans les angles (« corner taps »), à la bride ou D-D/2 (« flange taps »)
  • Normes : ISO 5167-1&2, ASME MFC-3M, ISO/TR 15377
  • Montage entre brides : RF, FF ou RTJ selon ISO PN 2,5 à PN 420, ASME 150# à 2500#

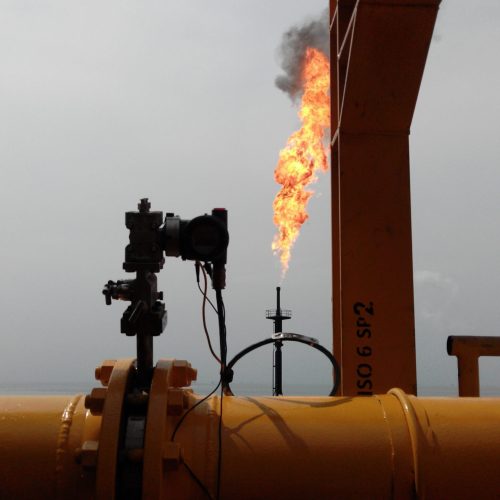

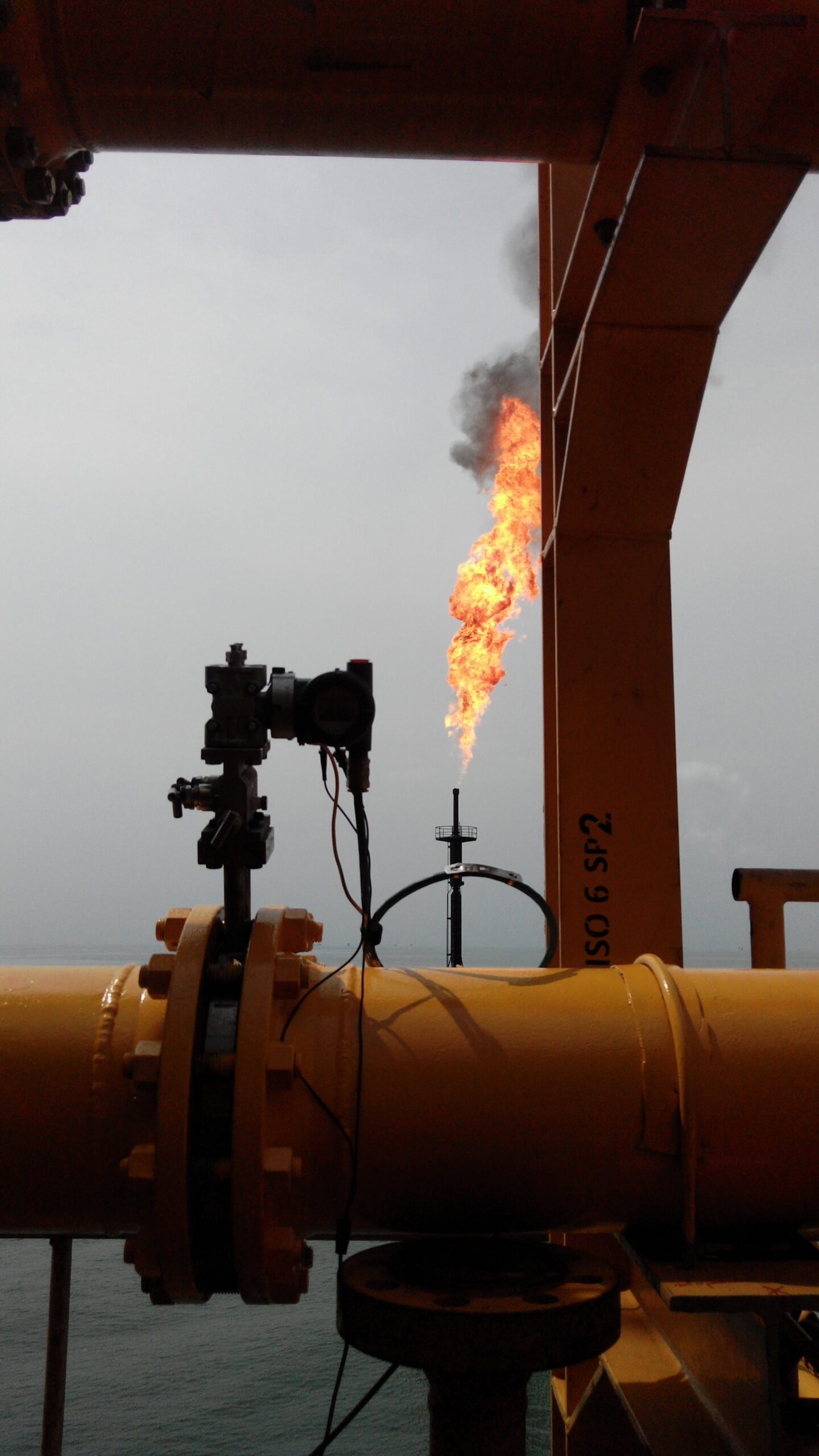

Galerie photos
