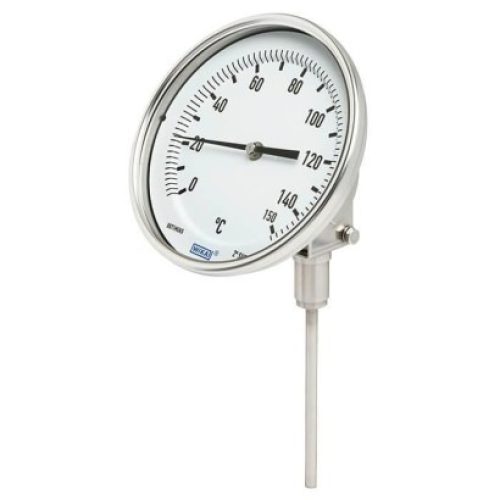

Thermomètre TG53

Thermomètre bimétallique, version process selon ASME B40.200

Sur commande

A propos

Le thermomètre bimétallique type TG53 a été développé et est fabriqué selon la norme ASME B40.200. Ce thermomètre répond par ailleurs aux exigences des industries du process.

Le boîtier robuste, hermétiquement scellé et doté d’un indice de protection IP66 (NEMA 4X), permet une utilisation dans des environnements difficiles et avec des contraintes de fortes vibrations.

Ce thermomètre fabriqué en acier inox correspond tout particulièrement aux besoins des industries chimiques et pétrochimiques, de l’industrie Oil&Gas, de la production d’énergie ou encore de l’industrie navale. Le modèle TG54 satisfait aux exigences liées à l’utilisation de fluides agressifs : en option, le boîtier, le plongeur et le raccord process peuvent être fabriqués en acier inox 316L.

Le TG53 offre un panel étendu de solutions d’amortissement, permettant ainsi de l’utiliser sous de fortes vibrations. Ces options incluent par exemple le remplissage du boîtier avec un liquide amortisseur ou un système d’amortissement mécanique pour limiter l’oscillation de l’aiguille.

Le point zéro peut être facilement réglé grâce à une vis facilement accessible et repérable à l’arrière du boîtier de l’instrument, réduisant la maintenance et les opérations de réétalonnage.

Le TG53 est également disponible avec une gamme très large de longueurs de plongeur (longueur d’insertion L1) de façon à optimiser l’adaptation à l’application et donc la performance.

Applications

  • Instrumentation générale du process dans les industries chimiques et pétrochimiques, l’industrie Oil&Gas, la production d’énergie et les industries de l’eau et du traitement des eaux
  • Mesure de température en environnements agressifs
  • Adapté pour les applications avec fortes vibrations

Particularités

  • Boîtier robuste, hermétiquement scellé
  • Précision : ±1 % de la valeur de fin d’échelle ASME B40.200 (grade A)
  • Réglage externe de la température de référence
  • Cadran embouti pour une meilleure qualité de lecture
  • Version avec boîtier orientable et inclinable pour une meilleure flexibilité d’installation

Caractéristiques

  • Norme : ASME B40.200
  • Echelle de mesure : de -70°C jusqu’à 600°C
  • Unité : °F, °C, °F/°C (double échelle), °C/°F (double échelle)
  • Diamètre : 3″ [80 mm], 4″ [100 mm], 5″ [127 mm], 6″ [160 mm]
  • Voyant : Verre d’instrumentation, Verre de sécurité feuilleté, Polycarbonate (incassable)
  • Position du raccordement : Plongeur arrière (axial), Plongeur vertical (radial), boîtier orientable et inclinable
  • Raccord process : Lisse, sans filetage, G ½, ½ NPT, M20/24 x 1.5
  • Matière : Acier inox 304 or 316
  • Incertitude : Grade A selon ASME B40.200
  • Agréments : EU, ATEX, DNV, …
