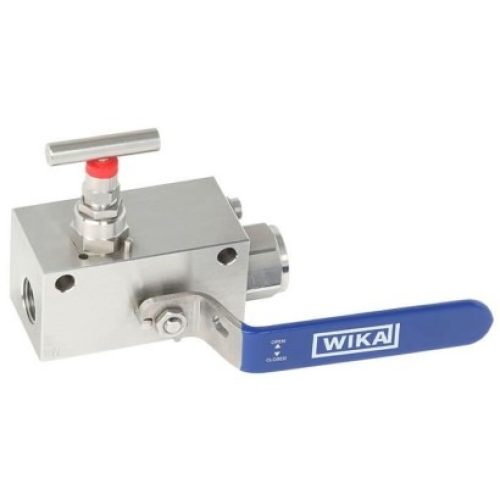

DBB Monobloc IBM2, IBM3

Vanne double isolement et purge (DBB), version à visser

En stock

A propos

Le monobloc a été conçu spécifiquement pour s’adapter dans un petit espace de panneau de contrôle et d’installations de batteries de soupapes.

Avec ses dimensions très compactes, le monobloc peut être utilisé dans une large gamme d’applications fournissant une haute surpression admissible dans un large éventail de plages de température. L’exécution en monobloc modulaire permet d’utiliser un agencement de vannes à bille et/ou à pointeau dans le même corps de vanne.

Pour les applications avec des fluides liquides ou sales, il est recommandé d’utiliser des vannes à bille en raison de la facilité de nettoyage de l’alésage interne droit.

L’exécution du siège de vannes et les joints d’étanchéité redondants du corps de vanne assurent une grande durabilité et une grande étanchéité. En cas de défaillance du siège de vanne souple, le siège métal-métal garantit que la vanne peut toujours être utilisée et placée dans une position de sécurité. L’étanchéité est garantie pour la connexion entre le process et l’instrument de mesure et vers l’atmosphère.

La superfinition des pièces internes permet un fonctionnement tout en douceur et en précision, même à pression élevée et après de longues périodes sans fonctionnement de la vanne. La finition de la surface minimise également la corrosion avec les fluides agressifs et facilite le nettoyage.

Applications

  • Industries du pétrole et du gaz, industries chimiques et pétrochimiques, centrales électriques, constructions navales
  • Pour fluides gazeux et liquides agressifs hautement visqueux ou cristallisants, également dans des environnements agressifs
  • Bancs d’essai et équipement d’étalonnage
  • Panneaux de contrôle (par exemple têtes de puits, actionneurs), systèmes de lubrification, systèmes d’étanchéité de gaz sec
  • Systèmes d’échantillonnage pour analyse de process

Particularités

  • Sécurité accrue grâce aux sièges de vannes métalliques fermés et au double joint d’étanchéité du corps de vanne
  • L’usinage de haute qualité garantit un fonctionnement harmonieux avec un faible couple et une faible usure
  • Etanchéité testée selon BS6755/ISO 5208 taux de fuite A
  • Agencement personnalisable avec des vannes à boisseau sphérique et à pointeau
  • Combinaison de vannes et d’instruments (hook-up) sur demande

Caractéristiques

Versions :

  • IBM2 : Blocage et purge (fermeture et évent)
  • IBM3 : Double blocage et purge (2 fermetures et 1 évent)

Exigences en matière de matériaux :

  • Conforme à NACE MR0175 / ISO 15156, utilisation dans des environnements contenant du H₂S dans la production pétrolière et gazière.

Raccords process :

  • Connexion filetée selon ANSI B1.20.1, code NPT
  • Connexion filetée selon ISO 228-1, code G

Pression de service admissible : (en fonction du matériau d’étanchéité)

  • 209 bar (3 030 psi) à 538°C (1 000°F)
  • 276 bar (4 000 psi) à 204°C (400°F) ou 250°C (480°F)
  • 420 bar (6 000 psi) à 38°C (100°F)
  • 690 bar (10 000 psi) à 38°C (100°F)

Matériaux disponibles :

  • Acier inoxydable
  • Monel
  • Hastelloy
  • Duplex ou Super Duplex
  • Acier (acier carbone galvanisé)

Garnitures d’étanchéité des vannes:

  • PEEK
  • Graphite
  • PTFE
